プロジェクターの性能を最大限に活かすためには、正しい設置方法が欠かせません。適切な位置や高さ、配線処理を行わないと、映像が歪んだり音声が途切れたりする原因になります。また設置後のメンテナンスも考慮しておくことで、長期間にわたって快適に使用できます。

ここではプロジェクター設置のポイントからメンテナンス方法まで、具体的な手順を詳しく解説します。

１．プロジェクター設置前の準備

トラブル防止のため、プロジェクター設置前の事前準備をしっかり行うことが重要です。設置場所や必要な道具を事前に確認し、安全に取り付けるためのポイントを押さえておきましょう。

設置場所の選び方：壁面・天井・卓上それぞれのメリット

プロジェクターの設置場所を決める際には、壁面、天井、卓上のいずれかを選択します。それぞれの特徴を踏まえて、自社の会議室に適した設置方法を選びましょう。

・壁面設置：限られたスペースでも大画面投影が可能。

・天井設置：視界を遮らずに済むため、大規模会議室に最適。

・卓上設置：移動が容易であり、短期間の利用や仮設会議室に最適。

設置に必要な道具リストと準備手順

プロジェクター設置には、専用の取付金具やビス、工具などが必要です。天井や壁に取り付ける場合は、電動ドリルや水平器が役立ちます。さらに配線カバーや結束バンドを使ってケーブルを整理し、安全性を高めましょう。

準備が整ったら必ず取扱説明書を確認しながら設置を進めることが大切です。

設置前に確認すべき注意事項

設置前にはプロジェクターの投影距離やスクリーンサイズを正確に測定しましょう。特に天井設置ではプロジェクターが倒れたり落下したりしないよう、耐荷重に適合する金具を使用することが重要です。

また電源確保や配線の取り回しも忘れずにチェックし、安全面を徹底しましょう。

２．プロジェクター本体の設置

プロジェクター本体の設置方法には、天井、壁掛け、卓上などさまざまな選択肢があります。それぞれの方法に適した手順と注意点を押さえ、安全に設置を完了させましょう。

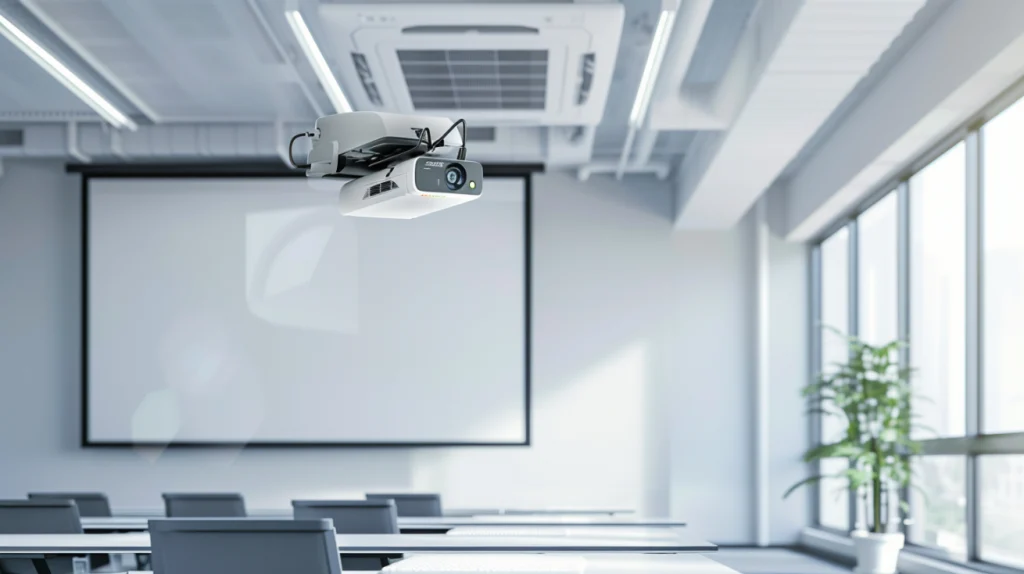

天井設置の流れと安全確保のポイント

天井設置では、専用の吊り下げ金具を使用して確実に固定することが重要です。天井裏の構造を確認して梁や補強材にしっかりと取り付けましょう。

またプロジェクターがぶらつかないように水平器で角度を確認しながら調整します。落下防止ワイヤーを併用すれば、より安全性が高まります。

壁掛け設置時の手順と安定性の確保方法

壁掛け設置では、壁面にしっかりと固定できるブラケットを使用します。壁の材質（コンクリート、石膏ボード、木材など）に応じて適切なビスを選び、確実に取り付けることがポイントです。角度調整ができるブラケットを使うことで、スクリーンに対する映像の歪みを防げます。

卓上設置時に気を付けるべきポイント

卓上設置は移動が容易で便利ですが、安定性が求められます。滑り止めパッドを使用し、さらに転倒防止のために配線を整理しましょう。またスクリーンとの距離を考慮して、最適な投影位置を確保することが大切です。

３．映像と音声機材の配線と接続

プロジェクター設置が完了した後は、映像と音声の配線を適切に行う必要があります。接続ミスや配線不良は、映像や音声のトラブルを引き起こす原因となります。

映像ケーブルの選び方：HDMI・VGA・DVIの違い

映像ケーブルにはHDMI、VGA、DVIなどがあり、それぞれ特性が異なります。

・HDMI：高解像度映像と音声を一本で伝送でき、現在主流の規格です。フルHDや4K映像に対応しており、ビデオ会議やプレゼンに最適です。

・VGA：アナログ信号を扱うため画質が劣化しやすいですが、古いPCに多く搭載されています。解像度が低いため、簡易的な会議用に適しています。

・DVI：デジタル信号のみを扱うため、高解像度映像の表示に向いています。音声は含まれないので、別途音声ケーブルが必要です。

映像がぼやけたり表示が乱れたりする場合はケーブルの品質や接続状態を確認してください。HDMIケーブルはバージョンにも注意し、4K対応かどうかをチェックしておくことが大切です。

音声ケーブルの接続方法とノイズ対策

プロジェクターから外部スピーカーに音声を出力する際には、音声ケーブルの選び方が重要です。一般的には3.5mmステレオミニプラグやRCAケーブルが使われますが、HDMI経由で音声も同時に出力できる場合もあります。

音声ケーブルの選び方

・3.5mmステレオミニプラグ：PCやスマートフォンと接続しやすく、手軽に音声出力が可能。

・RCAケーブル：ステレオ出力をサポートしており、家庭用AV機器やスピーカーに最適。

・光デジタルケーブル：高音質なデジタル音声伝送が可能で、ノイズの影響を受けにくいのが特徴。

ノイズ対策のポイント

・ケーブルの品質：安価なケーブルではノイズが発生しやすいため、シールド性能が高い製品を選ぶことが重要。

・配線経路の工夫：電源ケーブルと音声ケーブルを並走させると電磁干渉が起きやすくなるため、できるだけ離して配線することが重要。

・グラウンドループ対策：異なる電源経路でノイズが発生する場合があるため、接地を適切に行うことが大切。

また音声ケーブルの配線はできるだけ短くし、曲げたりねじれたりしないよう注意しましょう。

電源ケーブルの安全管理と取り回し方法

プロジェクター設置における電源ケーブルの管理は、安全性を確保するために欠かせません。不適切な取り回しは火災や感電のリスクを高めるため、十分な注意が必要です。

電源ケーブルの選び方

・規格適合ケーブル：必ずプロジェクターの指定規格に合ったケーブルを使用します。

・耐熱性ケーブル：プロジェクターは長時間の使用で高温になるため、耐熱性があるものを選びましょう。

・延長コード使用時の注意：延長コードを使う場合は電流容量を超えないか確認します。

安全管理のポイント

・配線の保護：ケーブルが人の動線にかからないよう、ケーブルカバーやモールで保護します。

・結束バンドで固定：コードがばらつかないよう、結束バンドでしっかりまとめておきましょう。

・火災防止対策：発熱する部分が壁や床に直接接触しないようにし、空気の流れを確保します。

さらに取り回しが乱雑な場合、ケーブルが踏まれて断線したり引っ掛かりによる事故が発生したりする可能性が高まるため、注意が必要です。特に会議室のレイアウト変更時には再確認を行うことが大切です。

４．映像と音声の調整

プロジェクター設置後に必ず行うべき作業が「映像と音声の調整」です。適切に調整を行わないと映像がぼやけたり音声が不明瞭になったりして、せっかくのプレゼンテーションや会議が台無しになってしまいます。

台形補正とピント合わせでクリアな映像を実現

プロジェクターを設置すると、映像が台形に歪んで表示されることがあります。これを防ぐために「台形補正」機能を活用しましょう。

台形補正のポイント

・自動補正機能：最新のプロジェクターには自動で台形を補正してくれる機能が搭載されています。これを活用すれば、初心者でも簡単に調整が可能です。

・手動補正：自動補正がうまくいかない場合や微調整が必要なときには、手動で角度を調整しましょう。プロジェクターの設定メニューから、上下・左右の補正が可能です。

ピント合わせの方法

・レンズリングを回して調整：多くのプロジェクターにはレンズ周囲にピントリングがあり、これを回すことで映像がクリアになります。

・フォーカス調整機能：高機能モデルにはリモコンで操作できるフォーカス機能があり、細かいピント合わせが可能です。

映像がぼやけていると、せっかくの資料が見づらくなってしまいます。スクリーン全体が均一に鮮明になるようにしっかりと調整しましょう。

色彩とコントラスト調整で見やすさを向上

映像の色が薄い、暗くて見えにくいと感じた場合は、色彩やコントラストを調整します。特にビジネスプレゼンテーションでは、グラフや資料が見やすい色合いが求められます。

色彩調整のポイント

・色温度設定：暖色系、冷色系といった色温度の設定が可能なプロジェクターが多いため、室内環境に合わせて調整しましょう。

・カラー補正モード：プロジェクターには「ビジネスモード」「シネマモード」「プレゼンモード」などが用意されています。用途に応じて適切なモードを選ぶと、見やすさが向上します。

コントラスト調整のポイント

・明暗のバランス：コントラストを高めすぎると白飛びや黒つぶれが発生します。映像に奥行きを持たせながらも、ディテールが潰れない程度に設定しましょう。

・明るさとのバランス：コントラストだけを調整しても見やすさが改善されない場合は、明るさとセットで調整することが重要です。

調整後は必ずスクリーン全体を確認し、文字や色がしっかり映っているかをチェックしましょう。特に色がくすんで見えるときは、光源ランプの劣化も疑ってください。

スピーカー音量とイコライザー設定で音質を最適化

音声調整も重要なポイントです。音量が小さすぎたり音質が悪かったりすると、会議やプレゼンの内容が伝わりにくくなります。プロジェクター内蔵スピーカーだけでなく外部スピーカーも併用することで、音質を向上させましょう。

音量調整のポイント

・適切な音量設定：会議室全体に均等に音が行き渡る音量を意識しましょう。特にリモート参加者がいる場合、オンラインでも聞き取りやすい音量が必要です。

・音割れ防止：音量を上げすぎると音割れが発生します。出力レベルを適度に設定し、音が歪まない範囲で調整しましょう。

イコライザー設定のコツ

・中音域強調：人の声が明瞭に聞こえるよう、中音域を強調すると効果的です。

・低音を抑える：過剰な低音はこもりやすくなるため、会議用途では少し抑えめに設定しましょう。

・高音の適切な強調：高音域を強調しすぎると耳障りになるため、クリアさを保ちながら控えめに調整します。

外部スピーカーを使用する場合、プロジェクターとスピーカーの音量設定がバランスよくなっているかを確認してください。音声が二重に聞こえたり遅延が発生したりしないように、接続設定や音量レベルを適切に管理することが大切です。

設置後のメンテナンス

プロジェクターを長期間快適に使用するためには、設置後のメンテナンスが欠かせません。適切なメンテナンスを怠ると、画質や音質が低下などのトラブルが発生しやすくなります。

定期的な清掃とプロジェクターレンズのクリーニング方法

プロジェクターの性能を維持するためには定期的な清掃が欠かせません。特にレンズやフィルターに埃が溜まると、映像が暗くなったり色がくすんだりする原因となります。

レンズの清掃方法

プロジェクターの電源をオフにして冷却完了を待つ：ランプが高温になるため、しっかり冷ましてから作業を行います。
柔らかい布でほこりを拭き取る：レンズクリーニングクロスや専用の布を使い、軽く拭き取ります。
専用クリーナーを使用する：汚れがひどい場合にはプロジェクター専用のクリーナーを使いましょう。アルコールを含む洗剤はレンズを傷める恐れがあるため避けてください。
